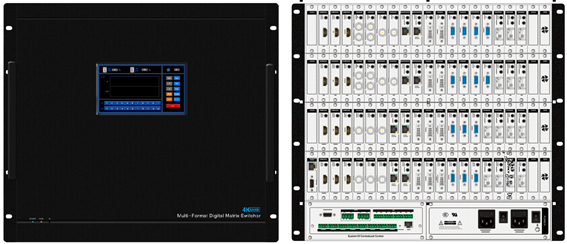

36路触控型4K混插主机 DVS-36T





产品简介



36X36多格式数字矩阵切换器运用了先进的模块化设计理念,此设计极大的方便了系统的日常使用、维护和产品的升级。

另外所有输入输出信号,均采用单路单卡设计,其最大的优势就是配置灵活方便。

支持VGA\DVI\HDMI\3G-SDI\Fiber\HDBaseT\CVBS\Y'PbPr等信号接口的输入输出,解决了视频会议工程中由于视频信号种类繁多,各种设备之间信号不兼容的困惑,并最大程度的节省成本,利于系统升级、扩容和维护。

36X36多格式数字矩阵切换器以超高清数字交换核心作为平台 , 交换核心的交换速率高达12.8Gbps,全

面支持 4KX2K 超高清图像转换;信号传输运用尖端的无压缩数字图像传输技术,保证了图像信号的无损输出。

其独特的信号链路屏蔽技术,保证信号的完整性。

内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性;多重保护措施,具有ESD保护。

设备运用了科学、合理、高效的散热风道设计 , 配合散热风扇的强制散热,保证核心芯片及板卡工作在最佳温度区间,确保系统 7x24小时持续稳定运行。

36X36多格式数字矩阵切换器运用了智能交互式触摸控制显示系统,人机交互直截了当,轻松实现切换、预案保存调用、通道状态查询、信号监视预览及分辨率设置等操作。

其也可通过智能交互式触摸屏,对设备的运行进行监测,一旦发生故障,立即报警。

独有的信号输出监视功能, 便于系统的调试与维护。它化繁为简的人化性化设计理念,使其成为一款真正意义的智能矩阵。

36X36多格式数字矩阵切换器可选配中央控制模块 , 实现无线一键智能化集中控制。

36X36多格式数字矩阵切换器广泛应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。





   产品特点

    ●  全铝机箱 , 结构可靠 , 符合EMC标准;

    ●  全模块化设计 , 维护快捷、简便;

    ●  单通道设计 , 配置灵活;

    ●  专业散热风道设计 , 确保整机长期稳定运行;

    ●  大冗余电源 , 确保电源供应满足设备运行需求;

    ●  采用电讯级核心数字交换芯片,具有超强抗干扰能力;

    ●  高速并行总线交换技术 , 交换速率高达12.8Gbps,保证图像信号的无损输出;

    ●  高速率浮点运算技术,提高设备的切换速度,实现快速切换;

    ●  采用了全数字无压缩传输,真正确保信号无失真;

    ●  RGB444功能,倍频倍线功能;

    ●  支持4KX2K核心交换;

    ●  输入端过电压保护,降低设备损坏概率;

    ●  设备运行监控报警系统;

    ●  配备真彩触摸控制屏,即可用于交互控制还可作信号监视器使用

    ●  具备掉电状态自动存储保护、开机自动恢复记忆功能;

    ●  涵盖所有信号接口 :

        DVI、HDMI、3G-SDI、Fiber、HDBaseT、VGA、Y'PbPr、CVBS;

    ●  提供多种管理方式:面板按键控制管理、TCP/IP 控制管理、RS232控制管理 ;

    ●  内嵌中央控制模块 , 实现无线一键智能化集中控制;


产品参数


信号交换速率

12.8Gbps

通道间隔离度

>65dB

最大传播延时

5ns(±1ns)

切换速度

≤100ns

支持信号格式

输入信号

DVI、HDMI、3G-SDI、Fiber、HDBaseT、VGA、Y'PbPr、CVBS

输出信号

DVI、HDMI、3G-SDI、Fiber、HDBaseT、VGA、Y'PbPr、CVBS

控制类型

控制方式(一)

触屏控制

控制方式(二)

RS-232串口控制

控制接口:DB9针母型接口

波特率:9600

数据位:8位

停止位:1 位,无奇偶校验位

串行控制口结构:2=TX,3=RX,5=GND

控制方式(三)

TCP/IP网络控制

控制接口:RJ45接口

网络控制协议:UDP;TCP/IP

控制方式(四)

程序控制

一般规格

工作温度/湿度

-10°C   ~ +50°C,10% ~ 90%,非冷凝状态

存储湿度/湿度

-40°C   ~ +60°C,10% ~ 90%,非冷凝状态

电源

100VAC ~ 240VAC, 50/60   Hz,  100W 自适应电源

外壳类型

铝型材

外壳尺寸

418mm高X441mm宽X381mm深(9.5U高、全机架宽)

*宽度不含前机架支耳,深度不含前提手及连接器

产品重量

35-38 Kg  ( 视具体配置定 )
